Hochreine Gase für Labor, Forschung & Industrie
Von der Planung über die Installation bis zur regelmäßigen Wartung – wir realisieren Ihre individuelle Gasversorgungsanlage nach höchsten Qualitätsstandards.
Industrieanlagen, Forschungseinrichtungen und Labore benötigen eine zuverlässige, stabile und unterbrechungsfreie Versorgung mit hochreinen Gasen. Bereits kleinste Verunreinigungen können Analyseergebnisse verfälschen oder sensible Prozesse beeinträchtigen. Mit über 30 Jahren Erfahrung seit 1993 sind wir Ihr kompetenter Partner für maßgeschneiderte Reinstgasversorgungsanlagen – von der Beratung bis zum lebenslangen Service.
Premiumprodukte führender Hersteller
Wir arbeiten ausschließlich mit renommierten Herstellern zusammen, deren Produkte höchste Qualitätsstandards erfüllen.
Gasversorgung & Rohrleitungstechnik
GCE Druva
Druckminderer & Entnahmestationen
Asecos
Sicherheitsschränke G90
MKM Hettstedt
Präzisions-Kupferrohre
Dockweiler
TCC-Edelstahlrohre
Gaswarntechnik & Sicherheit
MCS Altenburg
Gaswarntechnik
GfG Dortmund
Gaswarntechnik
Armaturen & Messtechnik
RSG
Magnetventile
Bürkert
Fluidik-Systeme
WIKA
Manometer & Messtechnik
RS Components
Elektronik & Komponenten
Gasreinheit verstehen
Die Reinheitsklassifikation bestimmt die Eignung für unterschiedliche Anwendungsbereiche.
Was bedeutet die Reinheitsangabe?
Die Reinheitsangabe bei Gasen folgt einem einfachen System: Die erste Ziffer gibt die Anzahl der "Neunen" an, die zweite Ziffer die erste abweichende Stelle. So steht 5.0 für eine Reinheit von 99,999 %.
| Klasse | Reinheit | Typische Anwendung |
|---|---|---|
| 4.5 | 99,995 % | Schutzgas, Schweißtechnik, Standardanwendungen |
| 5.0 | 99,999 % | Analytik, Gaschromatographie, Laboranwendungen |
| 5.5 | 99,9995 % | Hochpräzise Analytik, Massenspektrometrie |
| 6.0 | 99,9999 % | Halbleiterindustrie, Spektroskopie, Plasmaverfahren |
💡 Wichtig bei der Gasauswahl
Die Reinheit des Gases ist nur so gut wie die Reinheit der Anlage. Selbst ein Gas mit 6.0-Qualität verliert seine Reinheit, wenn es durch kontaminierte Leitungen oder undichte Verbindungen transportiert wird. Deshalb sind Planung, Materialauswahl und fachgerechte Installation entscheidend.
Wo werden Reinstgase eingesetzt?
Unsere Gasversorgungssysteme finden in verschiedensten Branchen Anwendung.
🔬 Analytische Labore
- Gaschromatographie (GC/MS)
- Atomabsorptionsspektrometrie (AAS)
- ICP-Massenspektrometrie
- Elementaranalyse
🏭 Industrielle Fertigung
- Halbleiterproduktion
- LED- und Solarzellenfertigung
- Lasertechnik
- Wärmebehandlung
🎓 Forschung & Entwicklung
- Fraunhofer-Institute
- Max-Planck-Institute
- Helmholtz-Zentren
- Industrielle F&E-Zentren
🏫 Hochschulen & Lehrbetriebe
- Universitätslabore & Praktika
- Ausbildung Chemie-/Physiklaboranten
- Berufsschulen mit Laborausstattung
- Technische Hochschulen & Fachhochschulen
Aufbau einer Reinstgasanlage
Eine professionelle Gasversorgung besteht aus aufeinander abgestimmten Komponenten.
🛡️ Sichere Gaslagerung mit Asecos
Die Lagerung von Druckgasflaschen erfolgt in speziellen Sicherheitsschränken der G-ULTIMATE-90 Serie, die den Anforderungen der TRBS 3145 / TRGS 745 entsprechen.
Asecos G-ULTIMATE-90
90 Minuten Feuerwiderstand
Technische Highlights:
- 90 Minuten Brandschutz gemäß EN 14470-2
- Kapazität bis zu 5 x 50-Liter Gasflaschen
- Bis zu 72 Rohrdurchführungen ohne zusätzliche Isolierung
- Integrierte Belüftung zur Vermeidung von Gasansammlungen
- Kippsicherungen und Spanngurte für maximale Sicherheit
- Verfügbar in Breiten von 60 bis 140 cm
Die einzigartigen 60-cm-Schränke von Asecos ermöglichen die Lagerung von zwei 50-Liter Stahlflaschen auf minimalem Raum.
⚙️ Druckregelung & Entnahme mit GCE Druva
Hochwertige Druckminderer und Entnahmestationen von GCE Druva gewährleisten eine konstante Gasversorgung mit präziser Druckregelung.
BMD 500/530
Batteriedruckminderer mit autom. Umschaltung
EMD 400 Serie
Labor-Entnahmestellen mit Flowmeter

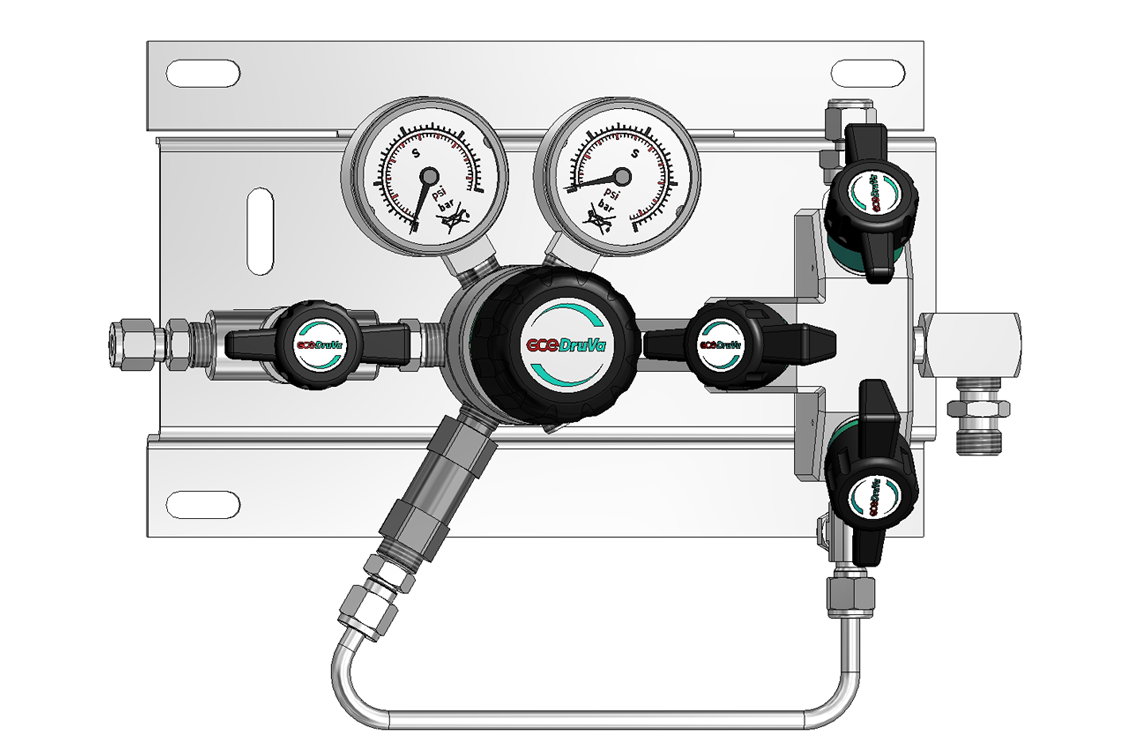

SMD 500 Serie
Stationsdruckminderer für zentrale Versorgung
Alle GCE Druva Produkte erreichen eine Helium-Leckrate von nur 3 × 10⁻⁹ mbar·l/sec – das entspricht einem Leck von nur 1 cm³ in 30 Jahren!
🔧 Rohrleitungssysteme
Je nach Gasart, Reinheitsanforderung und Druckbereich setzen wir unterschiedliche Rohrmaterialien ein:

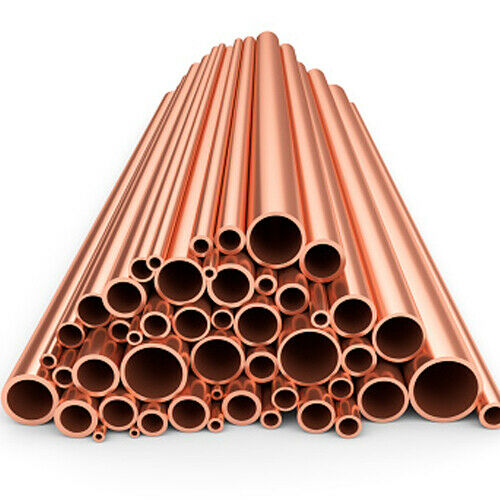

MKM Präzisions-Kupferrohr
Halbhartes Kupferrohr aus Hettstedt – hergestellt nach EN 13348 für höchste Reinheitsanforderungen.
- Für Reinheiten bis 5.0
- Maximale Kontamination: 20 mg/m²
- PN40 – für Drücke bis 40 bar
- Für nichtkorrosive Gase (N₂, Ar, He, CO₂)

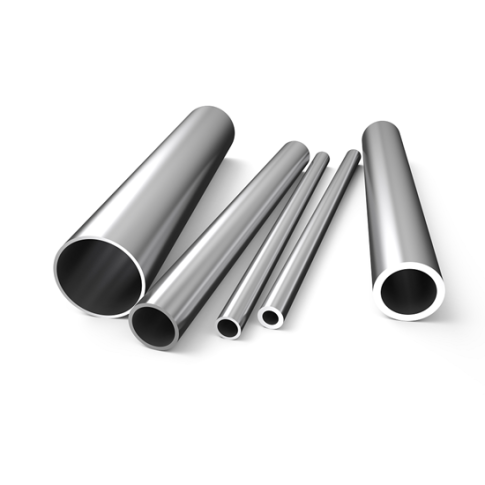

Dockweiler TCC-Edelstahlrohr
TCC (Thermocouple Clean) – die Premium-Qualität für höchste Ansprüche in Analytik und Halbleitertechnik.
- Für Reinheiten bis 6.0 und höher
- Werkstoff 1.4404 (316L)
- Öl- und fettfrei nach ASTM G93
- Für alle Gase inkl. korrosiver Medien
⚠️ Wichtiger Hinweis zur Betriebssicherheit
Gemäß TRBS 3145 / TRGS 745 dürfen ortsbewegliche Druckgasbehälter nur mit geschlossenem Absperrventil und dem erforderlichen Ventilschutz (Schutzkappe) befördert werden. Flaschenventile müssen vor Beschädigung und Verschmutzung geschützt sein.
Alles aus einer Hand
Von der ersten Idee bis zum langjährigen Betrieb – wir begleiten Sie in allen Phasen.
Planung & Beratung
- Bedarfsanalyse vor Ort
- Technische Konzeption nach VDMA 4390
- Wirtschaftlichkeitsberechnung
- Genehmigungsplanung
- 3D-Visualisierung auf Wunsch
Installation & Montage
- Fachgerechte Installation durch eigene Techniker
- Druckprüfung nach BetrSichV
- Dichtheitsprüfung mit Helium
- Spülung mit Reinstgas
- Dokumentation & Abnahme
Wartung & Service
- Regelmäßige Inspektion gemäß BetrSichV
- Ventil- und Dichtungswechsel
- Kalibrierung der Manometer
- Erweiterung bestehender Anlagen
- 24h-Notdienst
💡 Profi-Tipp: Gasmangelsignalisierung
Durch den Einsatz von Kontaktmanometern mit Gasmangelsignalisierung und Anbindung an Ihre Gebäudeleittechnik können Sie den Gasvorrat zentral überwachen und automatisch benachrichtigt werden. So vermeiden Sie ungeplante Betriebsunterbrechungen und optimieren Ihre Beschaffungslogistik.
Rechtssicher nach aktuellen Standards
Unsere Anlagen erfüllen alle relevanten technischen Regelwerke und Sicherheitsvorschriften.
📜 Technische Regeln
- TRBS 3145 / TRGS 745
Ortsbewegliche Druckgasbehälter – Füllen, Bereithalten, innerbetriebliche Beförderung - TRBS 3146 / TRGS 746
Ortsfeste Druckanlagen für Gase - VDMA 4390-1 & 4390-2
Planung und Installation von Reinstgasversorgungsanlagen
✅ Normen & Zertifizierungen
- EN 14470-2
Brandschutzschränke für Druckgasflaschen - EN 13348
Nahtlose Kupferrohre für medizinische Gase - BetrSichV
Betriebssicherheitsverordnung - ASTM G93 / CGA G-4.1
Reinheitsanforderungen für Sauerstoffanwendungen
ℹ️ Unser Qualitätsversprechen
Alle unsere Monteure sind nach DVGW G 5614 für Arbeiten an Druckgasanlagen zertifiziert. Wir verwenden ausschließlich geprüfte Materialien und dokumentieren jeden Arbeitsschritt lückenlos. So erhalten Sie eine Anlage, die nicht nur technisch einwandfrei funktioniert, sondern auch bei Prüfungen und Audits überzeugt.
Ihr Projekt – Unsere Expertise
Lassen Sie uns gemeinsam Ihre optimale Reinstgasversorgung planen.
Profitieren Sie von unserer über 30-jährigen Erfahrung im Bereich Gasversorgungstechnik.
Wir beraten Sie herstellerunabhängig und finden die optimale Lösung für Ihre Anforderungen.
